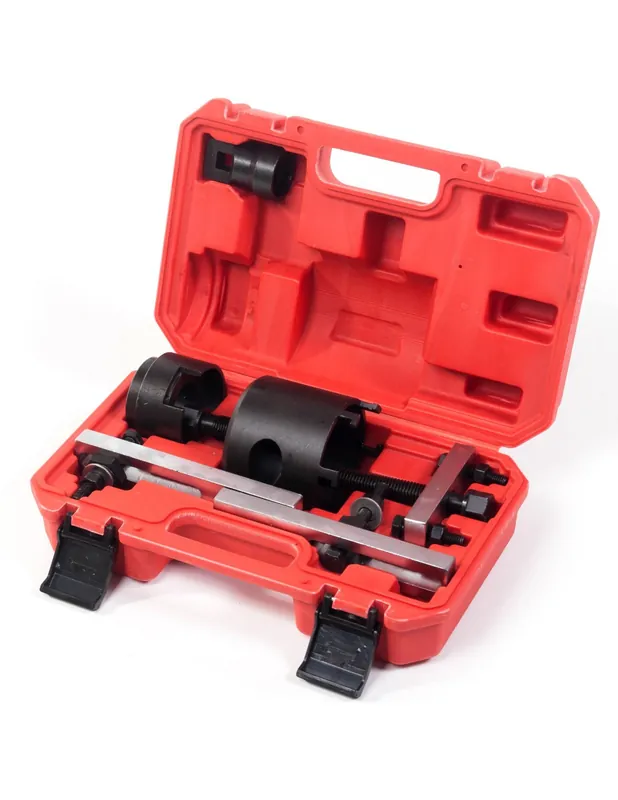

Códigos OEM
t10323, t10373, t10374, t10376
Instrucciones de uso
1 Antes de poder usar esta herramienta deberemos haber extraido la transmision. Una vez extraída la transmisión, quite el anillo de retención del cubo del Embrague y, con ayuda de un gancho y un destornillador, saque el cubo.
2. Sacado el cubo, quite el anillo de retención del Embrague. Es posible que el anillo esté pegado, en cuyo caso deberá presionar en el centro del Embrague con ayuda del puente de soporte del Embrague y el tornillo de fuerza y la pieza de empuje (T10323 y T10376), montados como se observa en la imagen a través del cárter de la caja de cambios.
3. Procure que el puente de soporte quede montado en ángulo recto a la cara del cárter, de manera que presione directamente sobre el conjunto del Herramienta automoción > Embrague. Presione solo lo suficiente para sacar el anillo.
*Nota: Procure que el tornillo de fuerza esté bien lubricado con grasa
4. Introduzca el extractor en el conjunto del Embrague y gírelo hacia la derecha para que quede encajado. Apriete el tornillo de fuerza y levante el conjunto del Embrague para liberarlo de la caja de cambios.
5. El componente C se utiliza para medir y fijar los cojinetes de acoplamiento del Embrague.
Para volver a montar el Embrague, consulte las instrucciones del fabricante.
